Аквапарк
Завидово, Россия
В процессе строительства
Аквапарк
Завидово, Россия
В процессе строительства


Тип структуры
Купольная конструкция
Большепролетная конструкция
Тип проекта
Культура и религия
Проектная деятельность
Проектирование и расчеты
Изготовление сетчатой оболочки
Шеф-монтаж на стройплощадке

Тип структуры
Купольная конструкция
Большепролетная конструкция
Тип проекта
Культура и религия
Проектная деятельность
Проектирование и расчеты
Изготовление сетчатой оболочки
Шеф-монтаж на стройплощадке
Оболочка
Оболочка
13,900 m2
Оболочка
13,900 m2
Краткое описание проекта
Аквапарк в Завидово стал самым большим в Европе и два его светопрозрачных купола из авиационного алюминия также достигли рекордных размеров. Площадь аквапарка 54,274 м² — европейский рекорд для таких сооружений. Незаурядные по меркам Европы характеристики имеет и светопрозрачная кровля аквапарка: общая площадь двух куполов — 14,000 м², а длина пролётов — по 95 м.
При столь выдающихся размерах сооружения критически важное значение имеет вес самонесущих конструкций кровли. Архитектура таких объектов диктует выбор в пользу алюминиевых решений. Самонесущие конструкции из алюминия сами по себе красивы и наполнены естественным светом, а главное — не требуют тяжёлого и дорогого опорного каркаса из стали.
Краткое описание проекта
Аквапарк в Завидово стал самым большим в Европе и два его светопрозрачных купола из авиационного алюминия также достигли рекордных размеров. Площадь аквапарка 54,274 м² — европейский рекорд для таких сооружений. Незаурядные по меркам Европы характеристики имеет и светопрозрачная кровля аквапарка: общая площадь двух куполов — 14,000 м², а длина пролётов — по 95 м.
При столь выдающихся размерах сооружения критически важное значение имеет вес самонесущих конструкций кровли. Архитектура таких объектов диктует выбор в пользу алюминиевых решений. Самонесущие конструкции из алюминия сами по себе красивы и наполнены естественным светом, а главное — не требуют тяжёлого и дорогого опорного каркаса из стали.








В конструкции куполов аквапарка в Завидово используется высокопрочный алюминиево-магний-кремниевый сплав АД35Т1, первоначально зарекомендовавший себя в машиностроении и авиапроме, а затем нашедший применение в строительстве и мостостроении. Одним из аргументов в пользу алюминия было то, что изделия из него обладают отличными показателями коррозионной стойкости в сочетании с долговечностью.

В конструкции куполов аквапарка в Завидово используется высокопрочный алюминиево-магний-кремниевый сплав АД35Т1, первоначально зарекомендовавший себя в машиностроении и авиапроме, а затем нашедший применение в строительстве и мостостроении. Одним из аргументов в пользу алюминия было то, что изделия из него обладают отличными показателями коррозионной стойкости в сочетании с долговечностью.

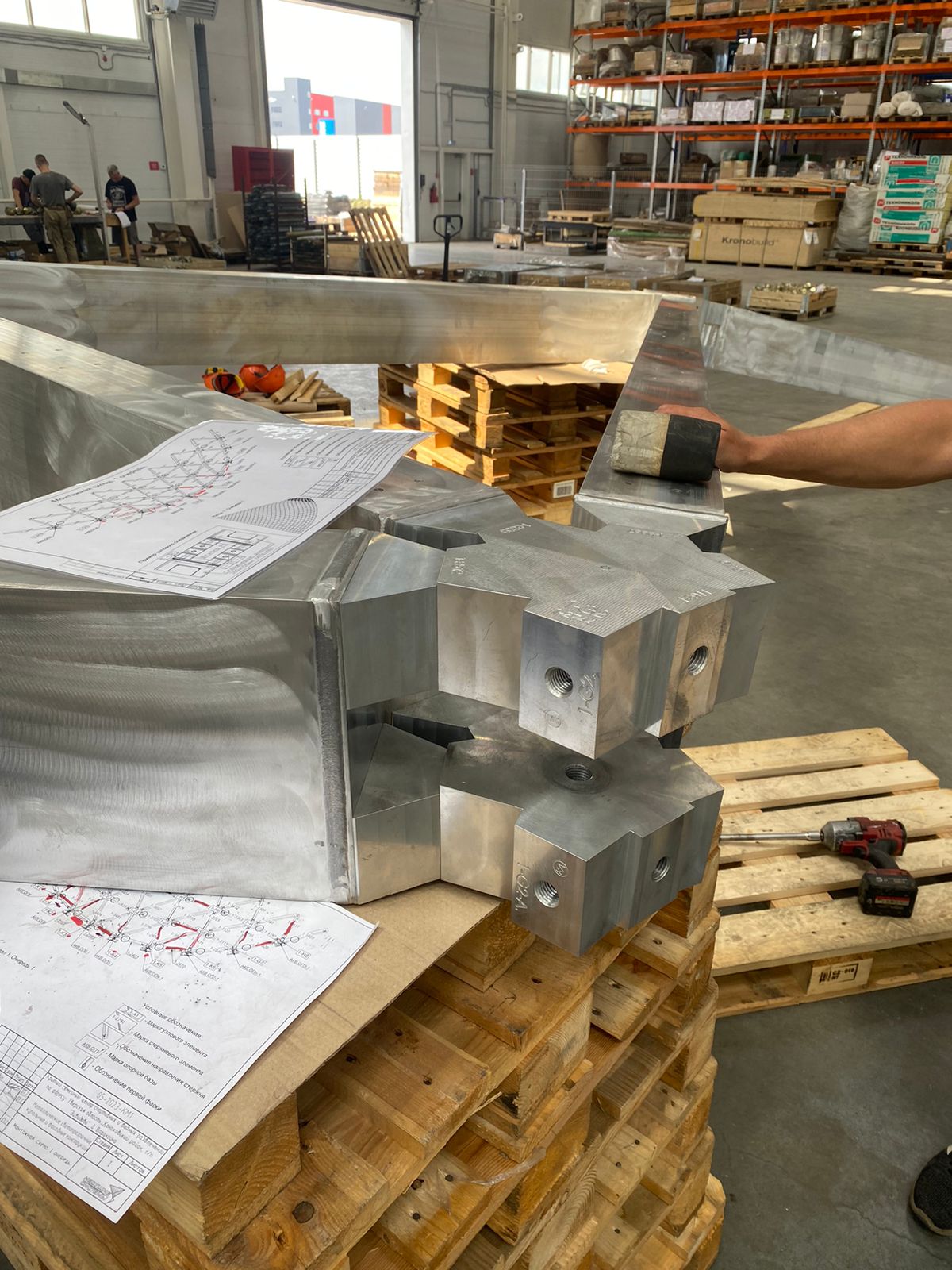

Под проект аквапарка специалисты «Несущих систем» разработали трёхмерную модель каркаса куполов, выполнили твёрдотельное моделирование всех элементов конструкции и на этой основе выдавали детализированные чертежи для изготовления алюминиевого каркаса, а также спецификации для светопрозрачного заполнения. В целом, применение трёхмерного моделирования существенно облегчает работу над крупными объектами со сложными формами и, что немаловажно, обеспечивает высокую степень автоматизации.


Под проект аквапарка специалисты «Несущих систем» разработали трёхмерную модель каркаса куполов, выполнили твёрдотельное моделирование всех элементов конструкции и на этой основе выдавали детализированные чертежи для изготовления алюминиевого каркаса, а также спецификации для светопрозрачного заполнения. В целом, применение трёхмерного моделирования существенно облегчает работу над крупными объектами со сложными формами и, что немаловажно, обеспечивает высокую степень автоматизации.


































Но в Завидово потребовалось решить сразу несколько нетривиальных задач. Необходимо было создать и установить большепролётную купольную конструкцию, которая с одной стороны отсекается закреплённым к ней наклонным витражом. Также потребовалось добиться сочетания двух типов светопрозрачного заполнения — стекла на наклонном витраже и ETFE-подушек на купольной части. Применительно к кровле аквапарка следовало ещё учесть, что к каркасу каждого из двух куполов будет крепиться большое количество инженерного оборудования, обеспечивающего нагнетание воздуха в ETFE-подушки. При этом размер ячеек этих самых подушек в несколько раз больше, чем у стеклянных конструкций, что, конечно, влияет на конечное сечение алюминиевых самонесущих профилей.
Но в Завидово потребовалось решить сразу несколько нетривиальных задач. Необходимо было создать и установить большепролётную купольную конструкцию, которая с одной стороны отсекается закреплённым к ней наклонным витражом. Также потребовалось добиться сочетания двух типов светопрозрачного заполнения — стекла на наклонном витраже и ETFE-подушек на купольной части. Применительно к кровле аквапарка следовало ещё учесть, что к каркасу каждого из двух куполов будет крепиться большое количество инженерного оборудования, обеспечивающего нагнетание воздуха в ETFE-подушки. При этом размер ячеек этих самых подушек в несколько раз больше, чем у стеклянных конструкций, что, конечно, влияет на конечное сечение алюминиевых самонесущих профилей.
